二次元影像測量儀的常見故障及維修方法
作者：牧象儀器 來源：www.gzashl.cn 時間：2017-05-08 08:30
二次元影像測量儀是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果；并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。

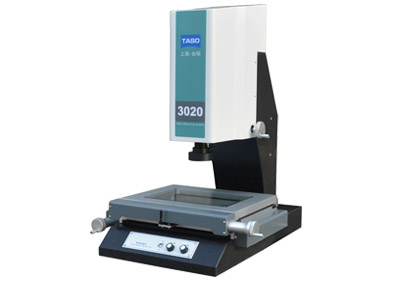

蘇州牧象VMS-3020手動影像測量儀
蘇州牧象是一家集研發、生產、銷售為一體的影像測量儀高新技術企業。生產的二次元影像測量儀主要應用于PCB板、彈簧、五金、模具、螺絲、金屬、配件、橡膠、電子、塑膠等等。儀器如果使用不當就很容易出現故障，下面就由本公司簡單陳述下測量的常見故障及維修的方法。
蘇州牧象VMS-3020手動影像測量儀
蘇州牧象是一家集研發、生產、銷售為一體的影像測量儀高新技術企業。生產的二次元影像測量儀主要應用于PCB板、彈簧、五金、模具、螺絲、金屬、配件、橡膠、電子、塑膠等等。儀器如果使用不當就很容易出現故障，下面就由本公司簡單陳述下測量的常見故障及維修的方法。
（1）測量儀工作臺故障。通常容易出現光桿空轉、光桿傳動有彈跳、磨擦傳動時不順暢、工作臺工作時有響聲、工作臺工作有卡滯現象等。解決故障時，需要找出儀器故障原因，再進行調解。或者調整彈簧的螺絲松緊、更換軸承、為軸承加上潤滑油、定時更換光桿、調節光桿支架高低等方式來解決。
（2）儀器投影屏幕出故障。屏幕旋轉有響聲時，可清理表面上的雜質，或換新的定位軸承等。屏幕旋轉時磨擦力大，可松開鎖緊螺絲。屏幕旋轉不均勻時，可換新度盤座、磨擦輪和磨擦輪軸等。投影屏旋轉不自動計數時，可以扭緊角度磨擦，連接好信號線，接好插座等。
（3）影像成像故障。屏幕顯示黑屏時可查看電源線是否接好，電源電壓是否超負荷等，插緊顯示屏信號線，如果有零件損壞則需要更換新的顯示器或者十字線產生器。當物鏡變倍時十字線與描準點偏移大時，則需重新調整鎖鏡筒的螺絲，或者更換鏡筒。當出現被測物品的某一邊有暗影時，可調節攝像機或者玻璃四個角上的螺絲釘，擺正好工件。
（4）投影儀器成像故障。成像模糊、有暗區、影像有黑斑、對比光線暗等，可以對物鏡、投影屏、工作臺的玻璃、聚光鏡、反光鏡等進行清洗處理。對燈泡進行調節或更換，如果燈泡電源的電壓過低，則需要加裝總電源穩壓器。
（5）精密度故障。包括X.Y.Z軸精密度不精準、兩坐標測量儀精密度差、角度示值誤差大、不同平面測量物品的誤差大等。應對這些故障，要比較注意校正和調整。
（6）電氣故障。如燈泡不亮、軸流風機不轉動、燈泡易燒、保險絲易燒、變壓器過熱、損壞等等。
如果想要影響測量儀的壽命使用的更長些，平時就要注意保養，不要放在潮濕的地方，必須放在干爽、恒溫的地方。鏡面要保持清潔，盡量不要用手觸摸鏡面。
